2 минуты назад, maple сказал:

У контакта, который расположен на слое Top, выбран тип - монтажное отверстие. А размер самого отверстия - 0.
Если заменить тип с "монтажное отверстие" на "планарный", то ошибка пропадет. Эту замену можно произвести в редакторе параметров дизайна на вкладке "Стеки контактных площадок".

Спасибо! Разобрался.

TopoR Lite 7.0.18578

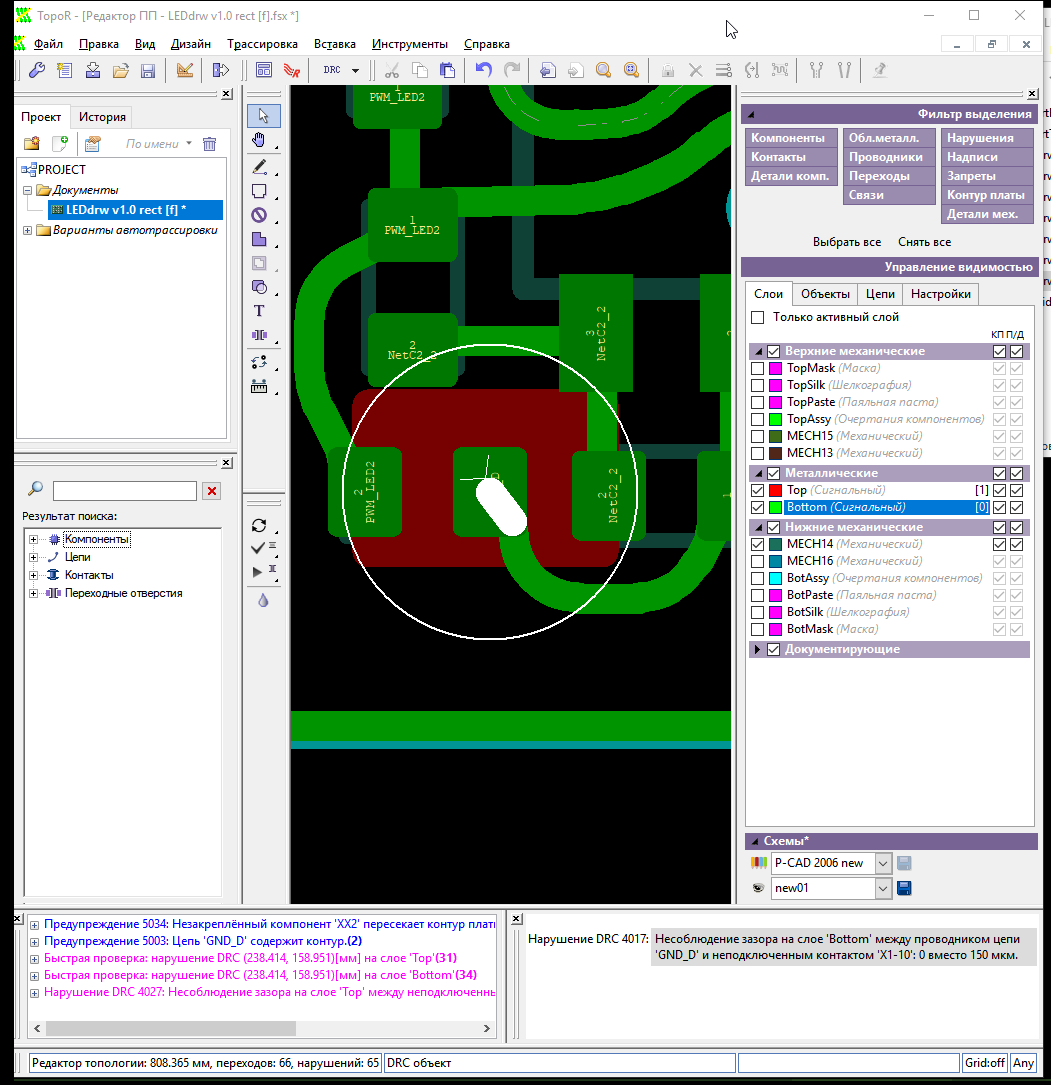

Найдена ошибка в работе ПО "TopoR": находится несуществующее DRC-нарушение.

PROJECT.zip

Итак, по порядку: 1. Проблемы при прокладке диф.пар касаются только Lite версиии, так как застёгнутая часть внутри представляется отдельной цепью и сейчас когда превышается лимит программа слетает. Мы подумаем, что с этим можно сделать. 2.Подсветка контуров в режиме FreeStyle исправлена 3.Подсветка ошибок DRC исправлена 4.По поводу заливки: все обозначенные Вами проблемы нам известны, мы планируем их устранить. Пока же если воспользоваться рекомендациями из документации можно существенно упростить работу: - “После заливки области металлизации рекомендуется перейти в режим редактирования в стиле "FreeStyle" (F8) и запустить процедуру оптимизации путей проводников.” Вы перешли в режим редактирования в стиле "FreeStyle" (F8), но не запустили процедуру оптимизации путей проводников. - Рекомендуется ограничивать появление маленьких островков металлизации, которые не функциональны, но способны повлиять на эстетику дизайна. Поставьте максимальную площадь островка 4-5 мм, и картинка будет существенно симпатичнее.

Полностью поддерживаю!

TopoR Lite 5.1.125.9320 Beta. Проблемы с экспортом в P-CAD 2002. Если экспортировать плату с использованием прототипа, то P-CAD нормально открывает полученный pcb-файл. Если не использовать прототип, то P-CAD выдаёт Syntax error. Обнаружил такую разницу между этими файлами. В открываемом файле:

(patternDefExtended "CC0603C_1" (originalName "CC0603C") (patternGraphicsNameRef "Primary") (patternGraphicsDef (patternGraphicsNameDef "Primary") (multiLayer (pad (padNum 2) (padStyleRef "0603") (pt 1.6 0.0) (rotation 90.0) ) (pad (padNum 1) (padStyleRef "0603") (pt 0.0 0.0) (rotation 270.0) ) ) (layerContents (layerNumRef 1) (polyKeepOut (pcbPoly (pt 0.451 -0.45) (pt 1.149 -0.45) (pt 1.149 0.45) (pt 0.451 0.45) ) ) ) (layerContents (layerNumRef 6) (line (pt 2.65 -1.05) (pt 2.65 -1.0501) (width 0.001) ) (line (pt -1.05 -1.05) (pt -1.0498 1.05) (width 0.001) ) (line (pt 1.6 -0.4) (pt 1.6 0.4) (width 0.02) ) (line (pt 2.65 1.05) (pt 2.65 -1.0501) (width 0.001) ) (line (pt 0.0 -0.4) (pt 1.6 -0.4) (width 0.02) ) (line (pt 2.65 -1.0501) (pt -1.05 -1.05) (width 0.001) ) (line (pt 1.6 0.4) (pt 0.0 0.4) (width 0.02) ) (line (pt -1.05 1.05) (pt 2.65 1.05) (width 0.001) ) (line (pt 0.0 0.4) (pt 0.0 -0.4) (width 0.02) ) (attr "RefDes" "" (pt 0.775 0.394) (isVisible True) (justify LowerCenter) (textStyleRef "samll_RefDes") ) (attr "Type" "" (pt 0.761 -0.005) (justify Center) (textStyleRef "small [4]") ) (attr "Value" "" (pt 0.804 0.051) (isVisible True) (justify Center) (textStyleRef "small [4]") ) ) ) )

(patternDefExtended "CC0603C_1" (originalName "CC0603C") (patternGraphicsNameRef "Primary") (patternGraphicsDef (patternGraphicsNameDef "Primary") (multiLayer (pad (padNum 1) (padStyleRef "0603") (pt 0.0 0.0) (rotation 270.0) ) (pad (padNum 2) (padStyleRef "0603") (pt 1.6 0.0) (rotation 90.0) ) ) (layerContents (layerNumRef 1) (polyKeepOut (pcbPoly (pt 0.451 -0.45) (pt 1.149 -0.45) (pt 1.149 0.45) (pt 0.451 0.45) ) ) ) (layerContents (layerNumRef 6) (line (pt 2.65 -1.05) (pt 2.65 -1.0501) (width 0.001) ) (line (pt -1.05 -1.05) (pt -1.0498 1.05) (width 0.001) ) (line (pt 1.6 -0.4) (pt 1.6 0.4) (width 0.02) ) (line (pt 2.65 1.05) (pt 2.65 -1.0501) (width 0.001) ) (line (pt 0.0 -0.4) (pt 1.6 -0.4) (width 0.02) ) (line (pt 2.65 -1.0501) (pt -1.05 -1.05) (width 0.001) ) (line (pt 1.6 0.4) (pt 0.0 0.4) (width 0.02) ) (line (pt -1.05 1.05) (pt 2.65 1.05) (width 0.001) ) (line (pt 0.0 0.4) (pt 0.0 -0.4) (width 0.02) ) (attr "Value" "" (pt 0.804 0.051) (justify Center) ) (attr "Type" "" (pt 0.761 -0.005) (justify Center) ) (attr "RefDes" "" (pt 0.775 0.394) (justify LowerCenter) ) ) ) )

TopoR Lite 5.1.125.9320 Beta. Заливка работает отвратительно. Было:_______________________________________________________Стало: Проводники перетрассировались перпендикулярно краям заливки, хотя они долны были остаться на месте. Другие замечания по поводу заливки: 1. Сейчас после заливки все (одноимённые с заливкой) трассы пропадают, если они соприкасаются с заливкой. А если надо всего лишь пробно сделать заливку - потом опять всё переразводить? Я, например, делаю окончатльно заливку в P-CADе. По-моему, надо после заливки оставлять все проводники. 2. В режиме FreeStyle перезаливка не работает (или я не смог найти способ это сделать). Получается, что переходим в режим с ломаными проводниками, получаем кучу DRC, заливаем, переходим в режим FreeStyle, куча DRC остаётся, хотя часть заливки сглаживается. Заливка-то делается по ломаным проводникам. Пример: В режиме с ломанными проводниками:_____________________________В режиме FreeStyle: Для сравнения - то же, но без заливки. В режиме с ломанными проводниками (3 DRC):_____________________В режиме FreeStyle (DRC нет): 3. Маленький недочёт. Обычно после внесения изменений в плате в заголовке программы после имени файла появляется звёздочка (типа проект не сохранён). Сохранение работает и в "ломаном" режиме и во "FreeStyle". Так вот, обычно (когда на плате нет заливки) после нажатия кнопки "Сохранить" звёздочка пропадает - вроде как сохранено. Если же сделать ещё заливку, то после сохранения звёздочка не пропадает. Если перейти к другой плате в проекте или просто закрыть TopoR, до программа спросит: сохранить ли проект? Причём это наблюдается только, когда программа в режиме FreeStyle.

Очередная ошибка (TopoR Lite 5.1.125.9320 Beta). После строгой проверки DRC программа указывает на несуществующее нарушение "Цепь не разведена". При чём в окне сообщений строки, указывающей на это нарушение, нет. Но белый кружок DRC есть: Перезапуск программы не помогает. Сам проект: http://dl.dropbox.com/u/16016627/Topor_LS5_plastmassa_2010_03.rar Похоже, уважаемые разработчики, вы повысили скорость проверки DRC за счёт того, что программа стала быстро-быстро касячить Хотя на то она и beta-версия.

А вот ещё ошибка (TopoR Lite 5.1.125.9320 Beta). После включения полной проверки DRC (при online-проверке такого не было) появляются сообщения о неразведённых цепях. При переходе к месту ошибки программа указывает на точку, находящуюся вообще далеко вне платы. И таких "неразведённых" цепей оказывается несколько. Вот проект: http://dl.dropbox.com/u/16016627/Topor_LS5_plastmassa_2010_02.rar

А ещё я заметил, что TopoR перестал поддерживать прямоугольные контактные площадки с закруглёнными углами. Надеюсь, в будущих версиях эта возможность снова появится.

А вот ещё ошибка в том же TopoR Lite 5.1.125.9320 Beta. При online-проверке программа находит несуществующее нарушение "Цепь GND содержит контур" Когда я щёлкаю (2 раза) по этому сообщению, программа подсвечивает совсем другие цепи, причём с разных плат: Вот сам проект: http://dl.dropbox.com/u/16016627/Topor_LS5_plastmassa_2010_01.rar
